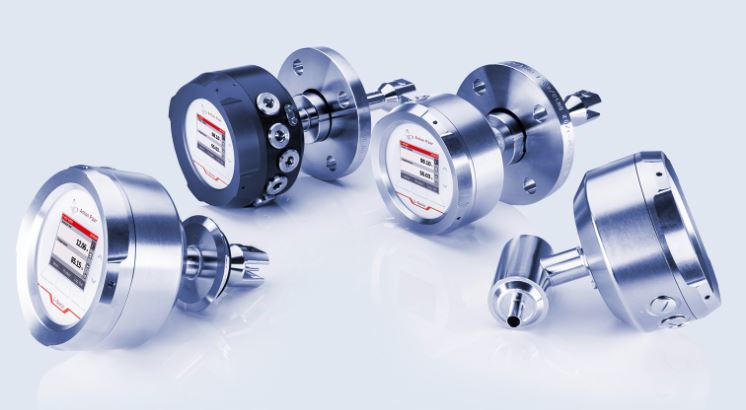

線上型音速濃度計
線上型音速濃度計

線上型音速濃度計

產品特色

L-Sonic 系列由兩種類型的感測器組成,憑藉 30 多年開發音速測量技術的經驗精心設計而成。L-Sonic 5100 是叉式聲速計,而 L-Sonic 6100 是管殼式音速計,專為高精度 OCR 測量而設計。



我們的感測器由接液零件材料製成,例如 SST、哈氏合金或Monel合金。從化學、石油和採礦業到 HVAC 和啤酒業,這些易於使用的感測器被用於世界各地的產業。





常見應用:



1. 軋製油乳化液的濃度測量 ; 2. 汽車和 HAVAC 產業的油循環比 (OCR) 最佳化 ; 3. 相位偵測和產品鑑定 ; 4. 啤酒和釀酒業的麥汁測量


數量

Trade Description

進行高度精確的測量

  • 測量再重複性高達 0.005 m/s,可獲得高度準確的結果
  • 對氣泡干擾較低的測量
  • 即使在靜置狀態下也能測量,具有高精度和可靠性
  • 高精度溫度測量,實現精準溫度補償
  • 讓您高枕無憂:流速、壓力和黏度的變化不會影響您的結果

音速感測器的堅固設計可承受惡劣環境

  • 使用一系列高品質材料建構您的感測器:
    • 1.4404 不銹鋼作為高品質標準款音叉材料
    • 哈氏合金可作為適用於硫酸及其他惡劣化學環境的高科技材料
    • 用於氫氧化鉀 (KOH) 和鹽水應用的Monel合金
    • 24k 金和銠材質音叉,適用於最艱難的情況
  • 獲得防爆證明 和食品安全衛生證明
  • 由於完整的 L-Sonic 系列是免保養,大幅度地減少停機時間
  • CIP/SIP-ready 和 EHEDG 證書可用

快速輕鬆地整合:無旁通管路、無泵浦、無閥門

  • 具成本效益地整合並受益於出色的性價比
  • 由於快速的投資報酬率實現最佳的項目成本
  • 在幾秒鐘內直接安裝在儲槽或管道中
  • 在 0 m/s 左右的流量下也能測量,具有最高精度和可靠性
  • 根據您的要求取得客製的法蘭連接件和音叉長度

享受各種轉接器和清潔解決方案

  • 取得各種不同的轉接器解決方案,以方便、快速地整合感測器
    • 用於化學裝置的 PTFE/PFA 塗層 T 型接頭和轉接器
    • 用於整合在小管徑中的縮徑和樣品杯
    • 用於將感測器整合到大型槽和管道連接器中的過渡轉接器
  • 利用多種清潔套件,無需卸下感測器即可保持音叉清潔
    • 用於儲槽或煮鍋安裝的直接整合清潔噴嘴
    • 用於撓性管道安裝的分離式清潔噴嘴

使用 L-Sonic 6100 獲得最佳 OCR 測量

  • 使用 L-Sonic 6100 的隨插即測系統
  • 取得我們經過數十年開發的廣泛配方產品組合
    • 傳統冷媒(R-1234yf、R-32、R-134a 等)的配方
    • 丙烷冷媒 (R-290) 和二氧化碳冷媒 (R-744) 的配方
  • 針對汽車公司、零組件供應商、研究機構和 HVAC 產業的各種公司進行了最佳化



商品規格
  L-Sonic 5100 L-Sonic 6100
測量範圍 800 m/s 至 2500 m/s 200 m/s 至 1560 m/s
接液部件材料 不銹鋼 1.4404 (316L)
HASTELLOY®
Monel 400
24k 鍍金
鍍銠
不銹鋼 1.4404 (316L)
音叉長度 56 mm、125 mm(標準)或依照客戶需求 -
重複性*) 音速  0.005 m/s 0.01 m/s
溫度準確度 0.1 °C
製程溫度 -25°C 至 +125°C
CIP/SIP 溫度和持續時間 145°C 下最長 30 分鐘
環境溫度
(非防爆版本)
-25 °C 至 65 °C(無 HMI)
;-20 °C 至 55 °C(有 HMI)
製程壓力絕對值 根據法蘭
規格
高達 70 bar (125°C) 或
100 bar (50°C)
建議流速 > 0 到 6 m/s 50 L/h 至 700 L/h
通訊

Pico 3000:

類比和類比/數位
HART
Modbus RTU/TCP
PROFIBUS DP
PROFINET IO
ETHERNET IO

mPDS 5:

PROFIBUS DP
PROFINET IO
DeviceNet
EtherNet/IP
Modbus TCP
I/O 板

線上連接元件 VARIVENT® N
VARIVENT® G
DIN 11851
EN 1092-1
ANSI B16.5
JIS B2220
依照客戶需求 – 可應要求

管端外徑 12 mm
壓縮型接頭(12 mm, 1/2")
帶外螺紋的壓縮型接頭 (NPT 3/4", G 3/4")

尺寸:
非防爆版本(長 x 寬 x 高)
防爆版本(長 x 寬 x 高)
標準音叉長度:56 mm、125 mm 或依照客戶需求設計 149 mm x 142 mm x 147 mm
149 mmx 156 mm x 166 mm

*) 單個 L-Sonic 5100/6100 感測器的測量準確度
